Разрывные мембраны Elfab

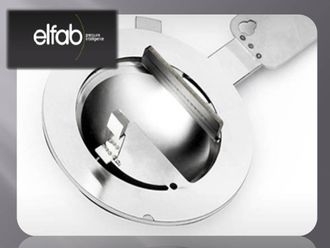

Opti-GardTM (OPR/OPK)

Высокоэффективные разрывные мембраны обратного действия
Opti-GardTM – это усовершенствованная разрывная мембрана обратного действия с периферийными насечками, которые обеспечивают точное управление срабатыванием. При 95% отношении рабочего давления к давлению разрыва и допуске на характеристики 3% Opti-GardTM показывает наивысшую производительность при работе в широком диапазоне размеров и давлений.

Благодаря своей архитектуре, спектр разрывных давлений Opti-GardTM позволяет достичь лучших характеристик при работе с жидкостями, газами и паром. В стандартном исполнении мембраны поставляются с бесконтактным устройством обнаружения.

•Проверена на срабатывание в более чем 100 000 циклов

•Несоставная конструкция

•В стандартном исполнении изготавливается из сплава «Хастеллой»

•Сроки от начала проектирования до запуска в производство (2 недели)

•Способность работы в условиях полного вакуума

•Допускает потенциальное сокращение запасов до 65%

Opti-Gard™ высокопрочный магнит (OPM)

Высокоэффективная разрывная мембрана обратного действия — для использования с держателями Duplex.

Устройство Opti-Gard High Strength Magnet (OPM) является частью созданного по последнему слову техники семейства разрывных мембран Opti-Gard™. Разработано специально для установки в держатели Duplex. Совместно с созданной компанией Elfab уникальной бесконтактной системой обнаружения Flo-Tel ™, обеспечивает высокоточную сигнализацию.

С целью надежного обнаружения разрыва, OPM размещается на периферии вентиляционной стороны. При 95% отношении рабочего давления к разрывному и при рабочем допуске 3%, линейка устройств Opti-Gard™ — это идеальное решение для однодисковых систем в широком диапазоне размеров и давлений.

Благодаря комплексному принципу учета разрывного давления при проектировании, Opti-Gard™ демонстрирует превосходные эксплуатационные характеристики при работе с жидкостями, газами и парами. Уникальная бесконтактная система обнаружения используется в качестве стандартного средства.

•Для использования с держателями Duplex

•Широкий спектр конструкционных материалов мембраны

•Испытание с более чем 10000 циклов

•Безосколочная конструкция

•Стандартный срок выполнения заказа — 4 недели

•Использование в полном вакууме

Opti-Gard™ SoLo (OPS)

Самая технически совершенная разрывная мембрана низкого давления

Opti-Gard™ SoLo – это усовершенствованная разрывная мембрана обратного действия с периферийными насечками, которые обеспечивают точное управление срабатыванием. При 95% отношении рабочего давления к давлению разрыва и допуске на характеристики 3% Opti-Gard™ SoLo показывает наивысшую производительность при работе в широком диапазоне размеров и давлений.

Предназначенные для работы в условиях низкого давления от 2 Psig, Opti-Gard™ SoLo – уникальная разрывная мембрана обратного действия пригодная для использования с жидкостями, газами и паром. Инновационная конструкция сочетает запатентованную геометрическую форму с современным процессом производства, а также в стандартном исполнении поставляется с бесконтактной системой обнаружения.

•Проверена на срабатывание в более чем 100 000 циклов

•Несоставная конструкция

•В стандартном исполнении изготавливается из сплава «Хастеллой»

•Способность работы в условиях полного вакуума

•Сроки от начала проектирования до запуска в производство (2 недели)

•Допускает потенциальное сокращение запасов до 65%

Milli-Gard (MIL)

Разрывные мембраны обратного действия, работающие при очень низком давлении

Данный спектр составных разрывных мембран обратного действия идеально подходит для сброса вакуума и избыточного давления.

Мембраны Милли-Гард обеспечивают открытие без осколков, что в результате позволяет за счёт их модульной конструкции предусмотреть широчайший диапазон нестандартных характеристик для специальных сфер применения.

•Пригодны для работы при предельно низком давлении

•Мембраны поставляются с бесконтактной системой обнаружения Фло-Тел.

•Пригодны для работы с газами и паром

•Рабочий коэффициент до 60%

Opti-GardTM Ferrule (OPF)

Высокотехнологическое решение для применения в санитарно-гигиенической и асептической сферах

Благодаря инновационной конструкции с использованием периферийных насечек, позволяет Ferrule Opti-Gard достигать высокой точности контроля давления разрыва. Мембрана имеет ровную, беспрерывную поверхность соответствующую требованиям FDA.

Ferrule Opti-Gard имеет самые высокие характеристики среди мембран применяемых в санитарно-гигиенической и асептической сферах. С максимальным рабочим давлением равным 95% и допусками не превышающими 3%, мембраны представляют наиболее технически продвинутое решение в своем поле. Конструкция, в стандартном исполнение так же позволяет применять датчик обнаружения Flo-TelTM+, который не имеет контакта со средой и имеющего разрешение на применение АТЕХ.

•Возможность установки мембран в зажим типа Tri-Clamp®

•Не образует осколков при срабатывании

•Выдерживает полный вакуум

•Устанавливается в комплекте с прокладками санитарно-гигиенического и асептического назначения

•Возможна поставка со встроенным датчиком разрыва мембраны Flo-TelTM+

•Возможна поставка в течении недели

Ferrule Opti-Gard™ SoLo (OFS)

Самое технически совершенное решение для санитарно-гигиенического оборудования низкого давления.

Ferrule Opti-Gard™ SoLo – это усовершенствованная разрывная мембрана обратного действия с периферийными насечками, обеспечивающими точное управление срабатыванием. С целью совместимости с CIP и SIP системами, мембрана имеет полированную, непрерывную металлическую поверхность. Предназначенная для установки между кольцами и тройными зажимами, мембрана Ferrule Opti-Gard™ SoLo уникальна тем, что это единственная промышленная гигиеническая мембрана, совместимая с бесконтактной, сертифицированной в соответствии с требованиями ATEX системой обнаружения разрыва Flo-Tel™ от компании Elfab. Сочетание технически совершенной разрывной мембраны с многоразовой системой обнаружения разрыва делает это изделие очевидным решением для широкого круга санитарных систем низкого давления.

Наибольший срок службы среди всех асептических разрывных мембран

Специально разработанная для применения в условиях низкого давления, безосколочная мембрана Ferrule Opti-Gard™ SoLo была испытана более чем в 100 000 циклах “давление-вакуум” и признана пригодной для использования с жидкостями, газами и паром. Стандартно изготавливаемые из нержавеющей стали и с сертифицированным FDA уплотнением, эта разрывная мембрана идеально подходит для широкого применения в пищевой и фармацевтической промышленности, а также в промышленности по производству напитков.

•Разработана специально для разрывных систем низкого давления
• Лучшая в отрасли допустимая погрешность – 3%
• Безосколочная конструкция
• Пригодна для использования с тройными зажимами / кольцами
• Идеально подходит для систем CIP/ SIP
• В стандартном исполнении поставляется с системой обнаружения разрыва Flo-Tel™.

Двунаправленные универсальные устройства Arma-Gard™ (2WS and 2WD)

Двунаправленные универсальные графитовые разрывные мембраны Arma-Gard™ устанавливаются непосредственно между фланцами, не требуя держателей. В отличие от стандартных разрывных мембран, это устройство работает в двух направлениях, защищая резервуар от повреждения недопустимо высоким или недопустимо низким давлением. Особенности конструкции и встроенная система обнаружения обеспечивает пользователю спокойствие и мгновенное уведомление о разрыве мембраны.

Предлагаемая разрывная мембрана обеспечивает повышенную защиту, надежность и герметичность; широкая номенклатура пазов позволяет использовать устройство в разнообразных системах. Одно устройство обеспечивает защиту от положительного и отрицательного превышения давления.

•Обнаружение без момента

•Низкое предельное давление

•Совместимость с жидкостями, газами и парами

•Превосходная коррозионная стойкость

•Рабочее отношение до 85%

Двунаправленные плоские композитные устройства (2WS и 2WD)

Двунаправленная разрывная мембрана с сертифицированной по ATEX встроенной системой обнаружения — защита от превышения давления и уровня вакуума.

Плоская композитная разрывная мембрана двунаправленного действия выполнена по уникальной трехмембранной технологии. В отличие от стандартных разрывных мембран, это устройство работает в двух направлениях, защищая резервуар от повреждения недопустимо высоким или недопустимо низким давлением. Особенности конструкции и встроенная система обнаружения обеспечивает пользователю спокойствие и мгновенное уведомление о разрыве мембраны в любом из двух направлений.

Предлагаемая безосколочная композитная мембрана обеспечивает повышенную защиту, надежность и герметичность; широкая номенклатура пазов позволяет использовать устройство в разнообразных системах. Одно устройство обеспечивает защиту от положительного и отрицательного превышения давления. Широкий ассортимент конструкционных материалов, безосколочная конструкция.

•Безосколочная разрывная мембрана

•Совместимость с жидкостями, газами и парами

•Рабочее отношение до 40%

•Обнаружение в обоих направлениях

Safe-Gard (SGD)

С радиальными насечками со стороны вентиляционного тракта для повышения безопасности

Safe-Gard – усовершенствованные разрывные мембраны прямого действия с точными радиальными насечками со стороны вентиляционного тракта обеспечивают точный контроль разрыва. Куполообразный диск с одной мембраной пригоден для использования с газами и жидкостями с коэффициентом разрывного давления 90%. Идеально подходящие для работы с широким спектром разрывных давлений Safe-Gard сочетают гибкость традиционных металлических мембран с преимуществами рифленых дисков.

• Гладкая рабочая поверхность
• Идеально подходят для изоляции предохранительного клапана
• Несоставная конструкция

Flat Composite (FCD)

Экономичное решение для работы при низком давления

Pазрывные мембраны прямого действия Flat Composite имеют композитную, трехмембранную конструкцию. Такая безосколочная композитная мембрана обеспечивает улучшенную защиту, надежность и герметичность, а для решения различных прикладных задач доступны мембраны с различным расположением пазов.

• Безосколочная конструкция
• Совместимы с жидкостями, газами и паром
• Pабочий коэффициент до 40%
• Широкий спектр продукции различных типоразмеров

Domed Composite (DCD)

Трехмембранная конструкция для повышенной защиты

Куполообразные составные разрывные мембраны прямого действия имеют композитную, трехмембранную конструкцию. Такая безосколочная композитная мембрана обеспечивает улучшенную защиту, надежность и герметичность, а для решения различных прикладных задач доступны мембраны с различным расположением пазов.

• Безосколочная конструкция
• Совместимы с жидкостями, газами и паром
• Pабочий коэффициент 85%
• Широкий спектр продукции различных типоразмеров

Conventional Domed (CDD)

Мембрана прямого действия пригодная для решения широкого спектра практических задач

Гибкие стандартные мембраны можно использовать в широком спектре рабочих сред, предлагают экономичное решение для решения различных практических задач. Данные разрывные мембраны прямого действия изготавливаются из самых разнообразных материалов различных типоразмеров и обладают коэффициентом срабатывания 85%.

• Пригодны для работы при очень высоком давлении
• Гладкая рабочая поверхность
• Доступен суппорт противодавления
• Пригодны для работы с жидкостями, газами и паром
• Широкий спектр продукции различных типоразмеров

Intermodal Container Disc (ICD)

The Elfab ICD rupture (bursting) disc is designed specifically for applications needing a reliable overpressure solution as protection during the transportation of liquid or gas.

Ideal for industrial containers like intermodal tanks and railcars, the ICD disc meets the requirements of various international standards relating to the transportation of dangerous goods.

Features

• Solid metal construction
• Fully lined on the process side, preventing contact between metal and corrosive media.
• Up to 90% operating to burst pressure ratio combined with ±5% burst tolerance
• Complete with inlet and outlet gasket
• Non-fragmenting design – suitable for relief valve isolation
• Full bore relief
• Withstands full vacuum without a vacuum support
• Self-aligning fail-safe installation
• Designed to install directly between industry standard flange fittings
• Supplied as standard with laser-etched stainless steel tag for full traceability

Available in a range of standard sizes, pressures and materials.

Tank-Safe (TSD)

Система Tank-Safe разработана для применения в цистернах и танкерах в соответствии с требованиями различных международных стандартов, относящихся к транспортировке опасных веществ.

Мембрана представляет собой составную конструкцию и не нуждается в держателе. Она располагается непосредственно под предохранительным клапаном. Конструкция состоит из трёх основных компонентов: перфорированой верхней секции, герметичной мембраны и вакуумной поддержки. При заданном давлении мембрана разрывается и лепестки раскрываются, обеспечивая сброс по всему сечению отверстия.

• Выпускается в трёх стандартных размерах
• Подходит для трёх типов давления разрыва
• Имеется в наличии на складе

Graphite (G2D)

Графитовые мембраны с великолепной устойчивостью к коррозии

Обладая великолепной устойчивостью к коррозии и возможностью работать при низком давлении графитовые мембраны Elfab – это экономичное решение для решения широкого спектра прикладных задач.

Пропитанные смолой графитовые разрывные мембраны подвергнуты высокоточной обработке для обеспечения точного срабатывания и имеют коэффициент срабатывания 85%. Держатели графитовых мембран Elfab изготавливаются из нержавеющей стали или графита.

• Пригодны для работы с жидкостями, газами и паром
• Диапазон рабочих температур до 600 °С
• Широкий спектр типоразмеров и характеристик фланцев

Vac-Gard / Posi-Gard (VGD/PGD)

Разрывные мембраны обратного действия, работающие при очень низком давлении

Данный спектр составных разрывных мембран обратного действия идеально подходит для сброса вакуума и избыточного давления.

Оба изделия обеспечивают открытие без осколков, что в результате позволяет за счёт их модульной конструкции предусмотреть широчайший диапазон нестандартных характеристик для специальных сфер применения.

В стандартной комплектации изделия поставляются с бесконтактной системой обнаружения

• Пригодны для работы при предельно низком давлении
• Пригодны для работы с газами и паром
• Рабочий коэффициент до 60%

Bio-Gard

Специально предназначены для защите асептических и гигиенических установок

Bio-Gard – это разрывная мембрана низкого давления с периферийными насечками и гладко отделанной поверхностью, одобренная FDA для использованная в асептических и гигиенических установках.

• Пригодны для использования с тройными захватами /
• муфтами
• Несоставная конструкция
• Идеально подходят для использования в CIP и SIP
