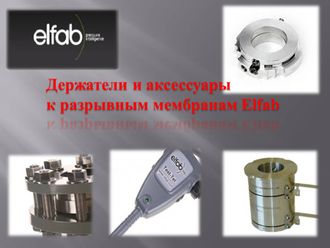

Держатели и аксессуары к разрывным мембранам

Держатели и аксессуары к разрывным мембранам

Держатели и аксессуары к разрывным мембранам Elfab  - Rupture Discs Elfab для обеспеченияя правильного использования данного продукта

для оформения заявки sales@lm-pumps.net


Превосходное средство предотвращения загрязнения окружающей среды

Двухмембранный узел (ДМУ) Elfab  оснащен двумя последовательно установленными

разрывными мембранами. В ряде приложений такая конструкция дает ряд преимуществ, включая уменьшение утечек, защиту клапанов и сокращение времени простоев. ДМУ содержит первичную и вторичную разрывные мембраны, изготовленные в виде комбинации мембран прямого или обратного действия, что позволяет удовлетворять специфическим требованиям клиентов в отношении эксплуатации в самых тяжелых условиях. Основное достоинство предлагаемого двухмембранного узла состоит в способности предотвращать загрязнение окружающей среды в тяжелых условиях эксплуатации. Компания Elfab уникальна благодаря тому, что способна предложить двухмембранный узел, оснащенный комбинацией мембран прямого и обратного действия.


Пригодность для эксплуатации в тяжелых условиях

Поскольку число компаний, сталкивающихся с проблемой защиты окружающей среды неуклонно растет, двухмембранные узлы стали для них идеальным решением. В случае химической коррозии штырей крепления первичной мембраны, загрязнение окружающей среды предотвращается вторичной мембраной; при этом промежуточный датчик давления выдает в систему управления процессом сигнал о необходимости ремонта вышедшей из строя мембраны. В зависимости от особенностей клиентской системы, двухмембранные узлы оснащаются мембранами и держателями из различных материалов – от нержавеющей стали до хастеллоя и дуплексной стали.


Уникальные преимущества двухмембранной конструкции

Двухмембранная конструкция открывает серию изделий Elfab, соответствующих широкому спектру комплексных клиентских и технологических спецификаций. Выпускаются мембраны в широком диапазоне размеров (от 25 мм) и разрывного давления. Двухмембранный узел доступен в исполнении с разрывными дисками новейшего семейства Opti-Gard, характеризующимися 3% допуском и 97% операционным коэффициентом.






Соответствующая нормам ATEX система обнаружения, как стандартный элемент конструкции

Конструкция двухмембранного узла позволяет контролировать состояние первичной и вторичной разрывной мембраны. Двухмембранные узлы оснащаются (в качестве стандартного элемента) соответствующей нормам ATEX неинвазивной системой обнаружения Flo-Tel™, информирующей о срабатывании разрывного диска и обеспечивающей пользователю душевное спокойствие. Преимущество предлагаемого двухмембранного узла состоит в том, что его вторичная мембрана позволяет сдержать утечку через первичную мембрану; при этом система обнаружения формирует предупреждающий сигнал. Вторичный диск обеспечивает повышенную защиту в случае сокращения срока службы первичного диска.


Повышенные показатели качества

Компания Elfab горда тем, что может предложить клиентам изделия высочайшего качества и своей аккредитацией по ведущим отраслевым стандартам. Двухмембранный узел может выпускаться в соответствии со всеми международными стандартами на фланцы. Двухмембранные узлы Elfab запрещено модифицировать или использовать с мембранами других изготовителей. Для гарантии правильной работы разрывной мембраны она должна использоваться с соответствующим ей держателем (регламентируется изготовителем).

Разрывные мембраны Elfab с обнаруживающими системами предлагают наилучшие в отрасли уровни эксплуатационной пригодности, обеспечивая клиентам повышенную безопасность. За дополнительной информацией обращайтесь к нашим специалистам по сбыту, имеющим техническое образование.

• Выпускаются в соответствии со всеми международными стандартами на фланцы
• Пригодны для установки мембран прямого действия, обратного действия, и их комбинаций
• Широкий спектр материалов
• По заявке осуществляется поставка в лакокрасочном или ином покрытии (пенополиуретан или тантал)
• Превосходная герметичность
• Совместимость с многократно используемыми обнаруживающими системами Flo-Tel™ иFlo-Tel™ XD* (*зависимость от размера)





Test-Tel™

Устранить риск неправильной установки разрывных мембран

Монтажный комплект Test-Tel™ предназначен для проверки правильности установки мембран, а датчик Flo-Tel™+ для улучшения графика установки и технического обслуживания. Test-Tel™ – недорогой портативный инструмент для проверки правильности установки разрывной мембраны «с первого раза».





  • Устраняет риск неправильной установки разрывных мембран
  • Предотвращает некорректное детектирование скрытой проводки
  • Сокращает расходы и время
  • Прост в использовании
  • Проверяет состояние мембраны и датчиков Flo-Tel™+
  • Одобрен ATEX и действительно безопасен


System Loc

Гарантирует правильную установку держателей разрывных мембран

System Loc гарантирует правильную установку держателей разрывных мембран. Система состоит из прочного углового кронштейна из нержавеющей стали, установленного на входном контрфланце.

На входе держателя разрывных мембран Elfab расположена секция, обработанная под диаметр кронштейна. Если держатель установлен неправильно, то невозможно добраться до уплотнения.



  • Система защищена от неправильного использования
  • Надежна
  • Простота установки
  • Точно соответствует размерам держателя





Держатель разрывной мембраны elfab

Гарантируют правильную работу всего спектра разрывных мембран Elfab

Держатели специально спроектированы и изготовлены для того, чтобы гарантировать правильную работу всего спектра разрывных мембран Elfab при установке между фланцами. Там где применимо, держатели сконфигурированы таким образом, чтобы отвечать требованиям одобренной ATEX интегрированной системы обнаружения Flo-Tel™+.

Держатели разрывных мембран Elfab не подлежат модификации или использованию с мембранами от других производителей. Чтобы обеспечить правильную работу разрывной мембраны ее необходимо установить в соответствующий держатель, согласно указаниям производителя. Elfab предлагает лучшие в отрасли сроки от начала проектирования до ввода в серийное производство (1-2 недели) для держателей размером до 300 мм.

  • Высокий уровень устойчивости к коррозии
  • Превосходное уплотнение от утечки
  • Выпускаемые держатели подходят ко всем фланцам выполненных по международным стандартам
  • Обеспечивают центровку благодаря выбору положения между фланцевыми болтами
  • Изготавливаются из нержавеющей стали или сплава «Хастеллой»
  • По запросу доступны держатели с болтовыми соединениями или с заранее заданным моментом затяжки

Связанная продукция

  • Pазрывные мембраны
  • Flo-Tel™+
  • Для клапанов избыточного потока и датчиков доступны дополнительные выпуски

Elfab сейчас предлагает пре-собранные держатели с своем ассортименте, что будет добавленно в подраздел держателей на данном сайте.


Для получения более детальной информации ждём Ваших обращений


Датчик превышения давления

Предотвращают нагнетание давления в пространстве между предохранительными устройствами

Клапаны избыточного потока предназначены для использования с двойными мембранами или с сочетанием мембраны с предохранительным клапаном. Поскольку разрывные мембраны – устройства работающие при перепаде давления, важно предотвратить нагнетание давления в пространстве между предохранительными устройствами. Клапаны избыточного потока Elfab являются важным средством для предотвращения нагнетания недопустимого давления в пространстве между предохранительными клапанами и разрывной мембраной.

При высокой интенсивности потока клапан избыточного потока закрывается когда при этом происходит разрыв мембраны. Клапаны избыточного потока Elfab изготавливаются из нержавеющей стали и выпускаются с соединениями 1/4 или ½ дюйма для подключения различным манометров.



  • Значительная защита
  • Надежная конструкция из нержавеющей стали
  • Быстрая отсечка
  • Манометры проданы отдельно
